Jablotron JA-120Z - Amplificateur de portée 2 x 500 m, isolation galvanisée à technologie BUS max. 2

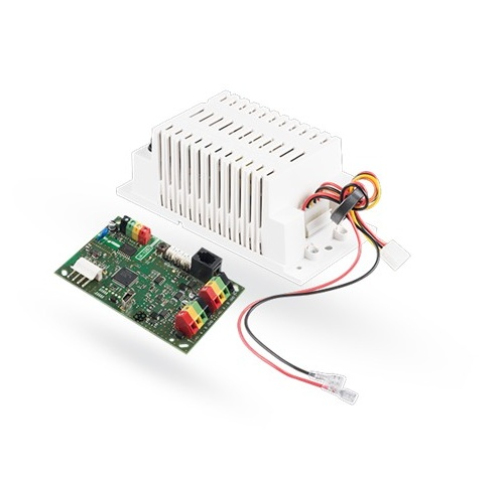

L'amplificateur de portée 2 x 500 m à technologie BUS est livré comme module électronique, bloc d'alimentation JA-83PWR inclu.
Nous recommandons l'emploi du boitîer plastique de protection avec contact anti-sabotage PLV-CP-L qui permet aussi le placement de la batterie de secours d'un capacité de 18Ah.
Le JA-120Z est un composant et occupe 1 position adressable du système Jablotron JA-100.

L'amplificateur JA-120Z augmente la portée bus des accessoires filaire JA-100.

• Courant de sortie max. 2 A
• 2 platines individuelles de connection pour sorties bus, chacune pour ligne de bus 500 m
• L'isolement galvanique des bornes de sortie permet le traitement de différents potentiels de masse et d'isolement de sécurité du bus
• Jusqu'à 3 amplificateurs peuvent être connectés en série. Ainsi, les lignes de bus peuvent être mises en oeuvre jusqu'à 2000 mètres de longueur
• Batterie de secours à 18 Ah

Accumulateur de secours assorti(non compris): Accummulateurs (conseillé 7.2 Ah ou 18 Ah)
Boîtier assorti: Jablotron PLV-CP-L
Câble de raccordement assorti: Câble de raccordement 230 VAC

Livré avec

• Adaptateur
• Platine amplificatrice de portée
• Matériel de montage et Câble de connexion
• Guide utilisateur
• Batterie de secours NON COMPRISE: Accumulateurs (conseillé: 12 Volt, 7.2 Ah ou 18 Ah)

Données techniques

• Connexion: Tension (Adaptateur 83PWR) 90 - 250 V
• Consommation: 50 VA
• Pièce d'entrée
  Alimentation via le bus de la centrale DC 12 V (9 … 15 V)
  Consommation courant - consommation nominale pour le calcul de l'alimenation de secours: max 10 mA
  pour le choix du câble 10 mA
• Pièce de sortie
  Tension de sortie typique DC 13,7 V
  Courant de charge maximal 2 A
  Isolation galvanique (Tension de test 4 kV)
• Accumulateur conseillé 12 V 7-18 Ah, Type de piles: Blei, Gel
• Dimensions de l'unité Électronique: 102 x 66 x 14 mm
• Dimensions adaptateur 170 x 80 x 65 mm
• Dimensions du boiîer en option PLV-CP-L: 357 x 297 x 105 mm (non compris)
• Classification: Classe de protection environnementale 2 II. Avertissement: valable seulement en cas d'installation en boitîer plastique PLV-CP-L ou en boitier possédant les même normes de protection 2 oder plus
• Conforme à EN 50131-1, EN 50131-6, EN 60950-1, EN 50130-4, EN 550220
• Environement espaces intérieurs
• Température de fonctionnement -10 à +40 °C
• Humidité, sans condensation 75 % rel.
