| Communication |
| Technologie de communication Jeweller |
Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.
Caractéristiques clés :
- Communication bidirectionnelle.
- Protection avancée contre le sabotage.
- Chiffrement par blocs avec une clé dynamique.
- Notifications instantanées.
- Commande et configuration à distance dans les applications Ajax.
|
| Bandes de fréquences |
866,0 à 866,5 MHz868,0 à 868,6 MHz868,7 à 869,2 MHz905,0 à 926,5 MHz915,85 à 926,5 MHz921,0 à 922,0 MHz
Dépend de la région de vente.
|
| Puissance apparente rayonnée (PAR) maximale |
jusqu’à 20 mW
Régulation automatique de puissance pour réduire la consommation d'énergie et les interférences radio.
|
| Modulation du signal radio |
GFSK
|
| Portée du signal radio |
jusqu'à1 700 m
Entre le dispositif et un équipement de contrôle et de signalisation (ECS) ou un prolongateur de portée en champ ouvert.
|
| Communication chiffrée |
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
|
| Saut de fréquence |
Pour éviter les interférences radio et le brouillage.
|
| Entrées |
| Nombre de lignes d'entrée pour les dispositifs tiers |
2
|
| Bornes d'entrée |
- Entrée 1, Entrée 2 — entrées pour connecter des dispositifs filaires tiers.
- Blindage — entrée commune pour connecter les blindages des câbles qui relient des dispositifs filaires tiers.
|
| Type de connexion |
NC, NO, EOL, 2EOL, 3EOL
|
| Résistance EOL |
Résistances de 0,47 kΩ, 1,2 kΩ, 2,7 kΩ et 6,2 kΩ
Quatre résistances pour chaque entrée sont incluses dans le kit complet.
|
| Longueur de la connexion filaire à des dispositifs tiers |
jusqu'à 100 m
Lorsque le câble ignifuge de 2×1,5 mm2(16 AWG) est utilisé.
|
| Section transversale du câble |
0,4–2,5 mm² (21–13 AWG)
|
| Sorties |
| Nombre de lignes de sortie pour les dispositifs tiers |
2
|
| Bornes de sortie |
- Sortie 1, Sortie 2 — sorties relais pour connecter des dispositifs filaires tiers.
|
| Plage de fonctionnement AC |
10—250 V~, 5 mA à 10 A (charge résistive)
|
| Plage de fonctionnement DC |
10—30 V⎓, 5 mA à 5 A (charge résistive)
|
| Section transversale du câble |
0,4–2,5 mm² (21–13 AWG)
|
| Caractéristiques clés |
| Types d'événements |
Une application Ajax spécifie les types d'événements pour les entrées des dispositifs filaires. Le type sélectionné détermine le texte des notifications d'alarme et des événements du dispositif connecté, ainsi que les codes d'événement transmis au centre de télésurveillance. Un PRO ou un utilisateur disposant de droits d'administrateur peut configurer le type d'événement dans une application Ajax.
|
| Mode de sécurité |
Si le module est hors ligne, déchargé, ou a des problèmes matériels, il active automatiquement les dispositifs connectés.
|
| Protection anti-sabotage |
| Alarme du bouton anti-sabotage |
Notifications en cas de tentative de détacher le module de la surface ou d'ouvrir le couvercle avant.
|
| Protection contre l'usurpation des données |
authentification de dispositif
|
| Détection de la perte de connexion |
après 36 secondes
Le temps de détection dépend des paramètresJeweller.
|
| Surveillance d'entrée |
détection de la perte de connexion filaire, des courts-circuits et des dysfonctionnements lorsque la connexion EOL, 2EOL ou 3EOL est utilisée
Dépend du type de connexion.
|
| Alimentation |
| Batterie |
2 × CR123A
Préinstallée.
|
| Autonomie de la batterie calculée |
jusqu'à 5 ans
|
| Boîtier |
| Dimensions |
116 × 180 × 62 mm
|
| Poids |
547 g
|
| Température de fonctionnement |
de 0°C à +50°C
|
| Humidité admissible |
jusqu'à 80 %
|
| Indice de protection |
IP21C
|
| Indice d'inflammabilité |
UL 94 V-0
|
| Couleur |
| Couleur |
Blanc |
| Kit complet |
| Kit complet |

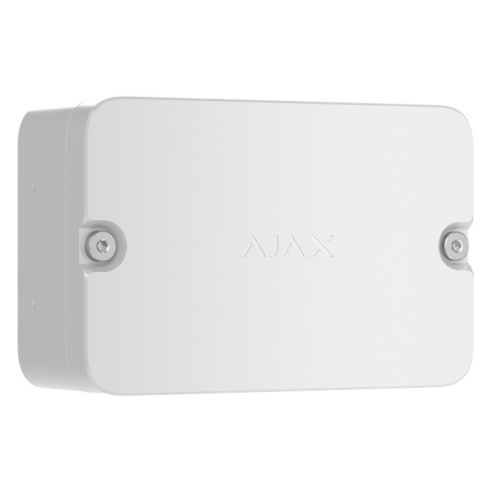

EN54 I/O Module (2X2)-W
2 × batterie CR123A (préinstallées)
Kit d’installation
2 × pack de 4 résistances EOL
Guide de démarrage rapide
|
| Révision |
| Révision |
1
|
